Il generatore di funzioni e forme d'onda arbitrarie della serie DG800 Pro garantisce una frequenza di campionamento fino a 625 MSa/s ed una profondità di memoria di 2Mpts (standard). E' una soluzione conveniente che combina più funzioni tra cui generatore di funzioni, generatore di forme d'onda arbitrarie, generatore di rumore, generatore di impulsi, generatore di armoniche, modulatore analogico/digitale , frequenzimetro.
Specifiche tecniche:
| Model | DG822Pro |
|
Channels
|
2
|
|
Out Frequency
|
25 MHz
|
|
Sample Rate
|
625MSa/s
|
|
Waveform Memory depth
|
2 Mpts/CH (standard) , 8 Mpts/CH (optional)
|
|
Vertical Resolution
|
16 bits
|
|
Monitor
|
7-inch touch screen, 1024 x 600 resolution
|
| Waveform Output Mode | Continuous, Modulation, Sweep, Burst, Sequence |
| Basic Waveforms | Sine, Square, Ramp, Pulse, Noise, Arb, Harmonic |
| Built-in Arb Waveform |
148 types of waveforms, including Sinc, Exponential Rise, Exponential Fall, ECG, Gaussian, HaverSine, and Lorentz. |
| Modulation Type | AM, FM, PM, ASK, FSK, PSK, PWM, SUM |
|
Standard Interface
|
LAN, Web Control, USB Host, USB Device
|
| Optional Accessories | RA5040K 40 dB Attenuator (50 Ω, 1 W) |
| Upgrade Options | 8 Mpts/CH Memory Depth Upgrade Option DG800Pro-3RL Two-channel Upgrade Option (for DG821 Pro only) DG800Pro-DCH |
|
Weight/Dimensions (W×H×D)
|
Weight Package excluded: <1.78 kg , Dimension 266 mm (W) x 165 mm (H) x 80 mm (D)
|
DG800Pro_DataSheet_EN
DG800Pro_QuickGuide_EN
DG800Pro_UserGuide_EN
DG800ProDG900Pro_ProgrammingGuide_EN

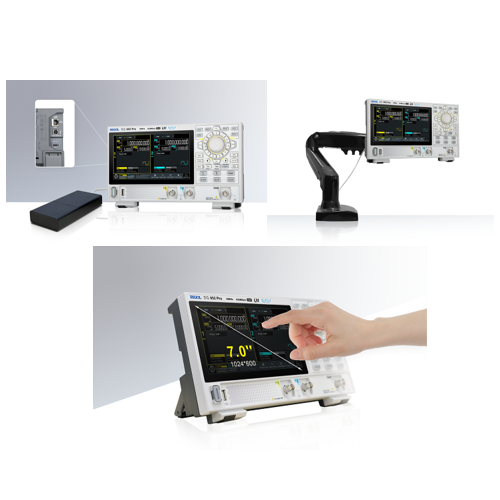

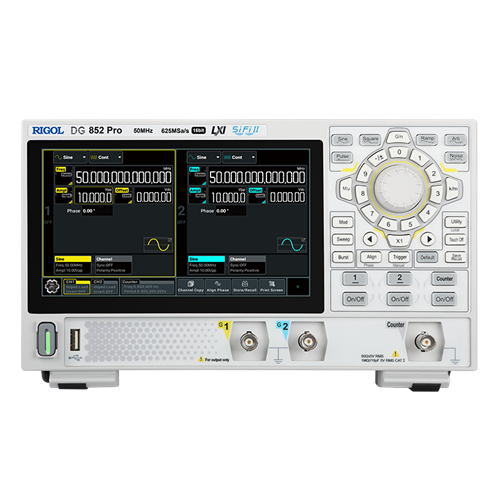

nota: le immagini sono relative al modello DG852 Pro
