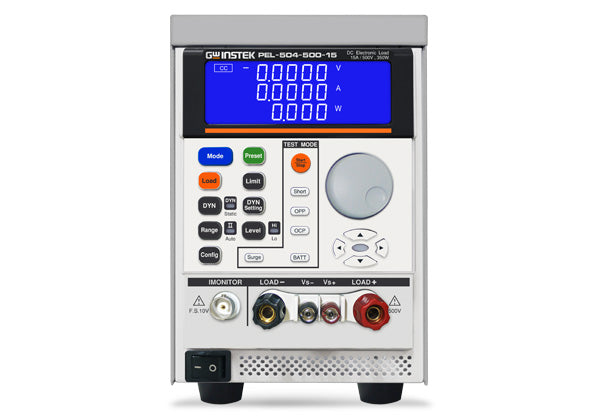

Specifiche tecniche modello PEL-504-500-15
| PEL-504-500-15 | |
|---|---|
| SKU | 03PDP5040020 |
| VOLTAGE | 500V |
| CURRENT | 15A |
| POWER |
350W |
| MIN. OPER. VOLTAGE (dc) (Typ.) | 6V@15A |
Il carico elettronico DC della serie PEL-500 di GW-Instek e' un carico elettronico a singolo canale . La serie comprende 5 modelli che forniscono tensioni di funzionamento comprese tra 0-80V e 0-500V . La potenza varia tra 250W e 700W.
La serie trova largo impiego nelle aree di R&D , controllo qualità , sistemi di collaudo automatici , in aree produttive e consente collaudi per sorgenti di tensione e di corrente , verifica risposta transitorio per switching power supply , test di limitazione corrente in modalità tensione costante , simulazione di batteria e scarica di batteria.
Il display per impostare tensione , corrente e potenza e' digitale a 5 digit
L' utente puo' visualizzare contemporaneamente i dati di misura del DUT .
In conformità ai requisiti di sicurezza la serie PEL-500 non solo fornisce la funzione di short test ma prevede la funzione dei tests automatici di overcurrent protection/overpower protection .
In aggiunta alla funzione di fornire la forma d'onda della corrente di carica all' oscilloscopio tramite un terminale BNC.
La serie prevede il test delle protezioni overvoltage, overcurrent, overpower, over temperature , ed il rilevamento della reverse polarity.
Quando qualsiasi di queste funzioni genera una trigger action il PEL-500 è realizzato per autoproteggersi dal danno causato da range operativi anomali .
Caratteristiche serie PEL-500
- 5-digit Digital Voltage, Current and Power Meter
- Simultaneous Display of Voltage, Current, and Watts
- Short-circuit Time Can be Set During Short-circuit Test
- Automatic Test Function of Overcurrent Protection/Overpower Protection
- The Battery Discharge Test Function Can Set The Discharge Stop Voltage (Vbatt), Discharge Capacity (Ah, Wh) and Stop Discharge Time
- Surge Test Can Simulate Boot Overshoot Current and Transient Current From Hot Plugging
- Constant Current, Constant Resistance, Constant Voltage, Constant Power and Dynamic Mode
- Overvoltage, Overcurrent, Over Power, Over Temperature Protection and Reverse Polarity Detection
- Voltage Polarity Display Can be Set to Positive Value ("+") or Negative Value ("-")
- Communications Interface: RS-232, USB
Applications
- Voltage/Current Source Test
- Transient Response of
- Switching Power Supply
- Constant Voltage Mode for
- Current Limiting Test and
- Battery Simulation
- Battery Discharge
- R&D, Quality Control
- ATE System
- Production Test
