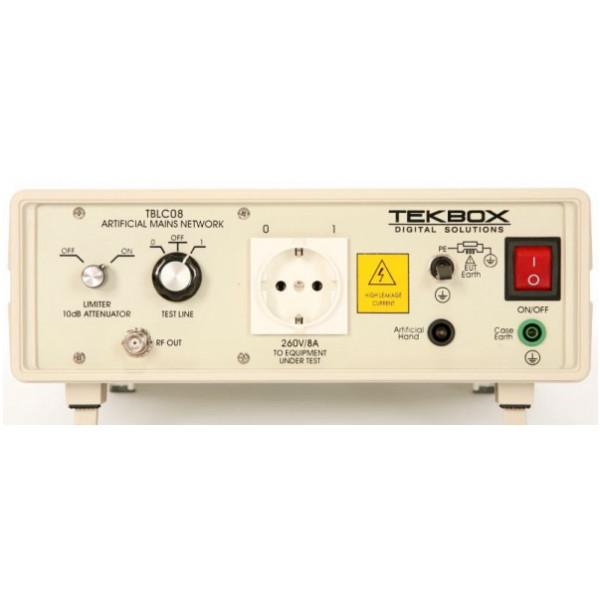

Il TekBox TBLC08 è una rete di stabilizzazione dell'impedenza di linea per la misurazione dell'interferenza condotta in linea nell'intervallo da 9KHz a 30MHz, secondo lo standard CISPR16. Il dispositivo è progettato per testare apparecchiature monofase alimentate in AC con tensione di alimentazione fino a un massimo di 260v.
Il dispositivo dispone di un limitatore / attenuatore commutabile ed una connessione manuale artificiale.
Il dispositivo è disponibile con prese DUT specifici del paese.
Features
- Frequency range: 9 kHz to 30 MHz
- Impedance: 50 ohm ¦ (50 µH + 5 ohm)
- Artificial hand: 220 pF + 511 ohm
- Switchable PE: 50 ohm / 50 µH
- Limiter / attenuator: 150 kHz to 30 MHz 10 dB
- Air core inductors
- Line voltage: max. 240V / 50 – 60 Hz, CAT
- Max. current: 8A @ 23°C
- DUT socket: country specific
- Measurement connector: 50 BNC
- Power connector: IEC 60320 C13
- Operating Temperature Range: +5°C … + 40°C; 5% to 80% RH
- Safety: Safety Class I, IEC 1010-01
Application
EMC pre-compliance testing of conducted noise
